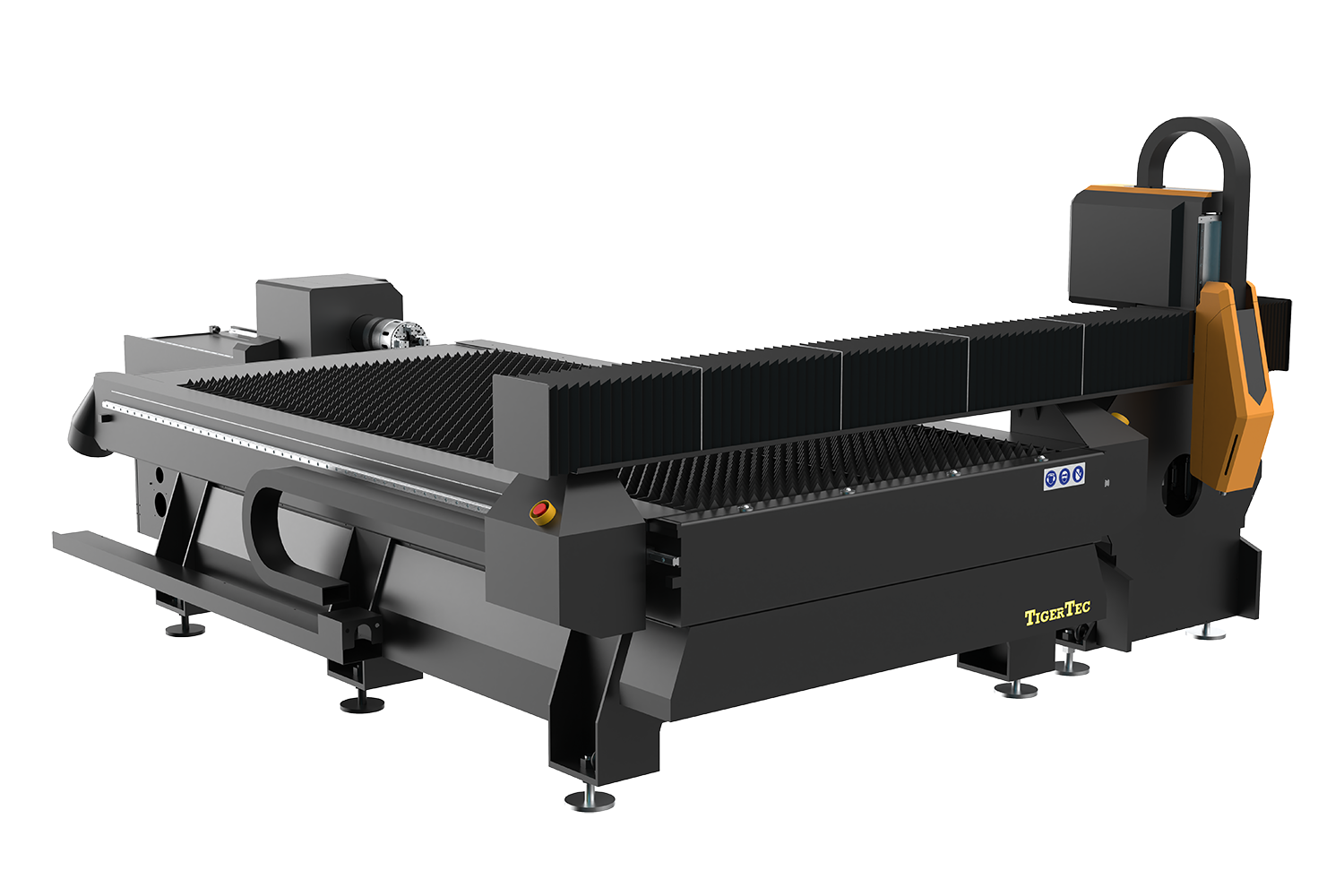

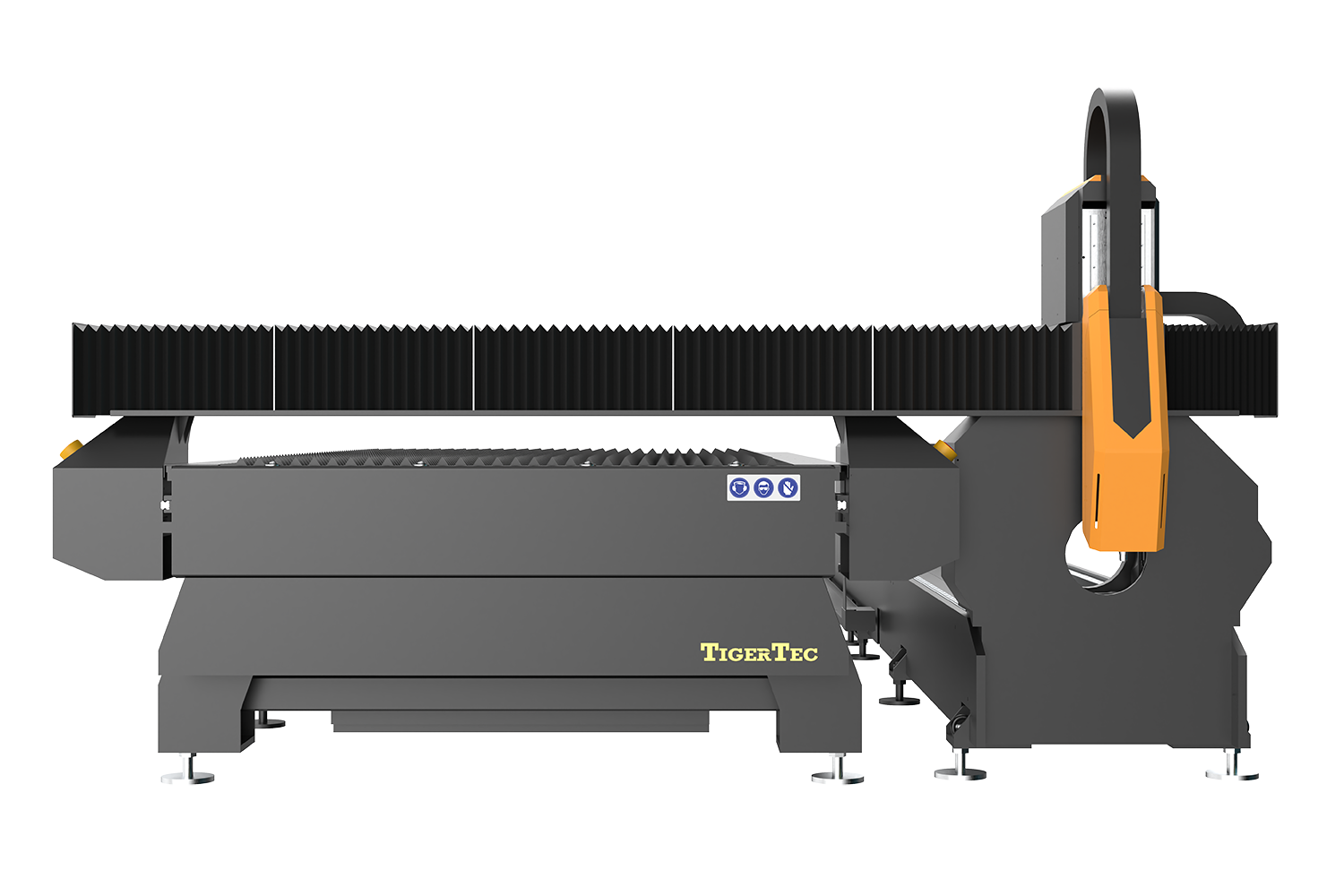

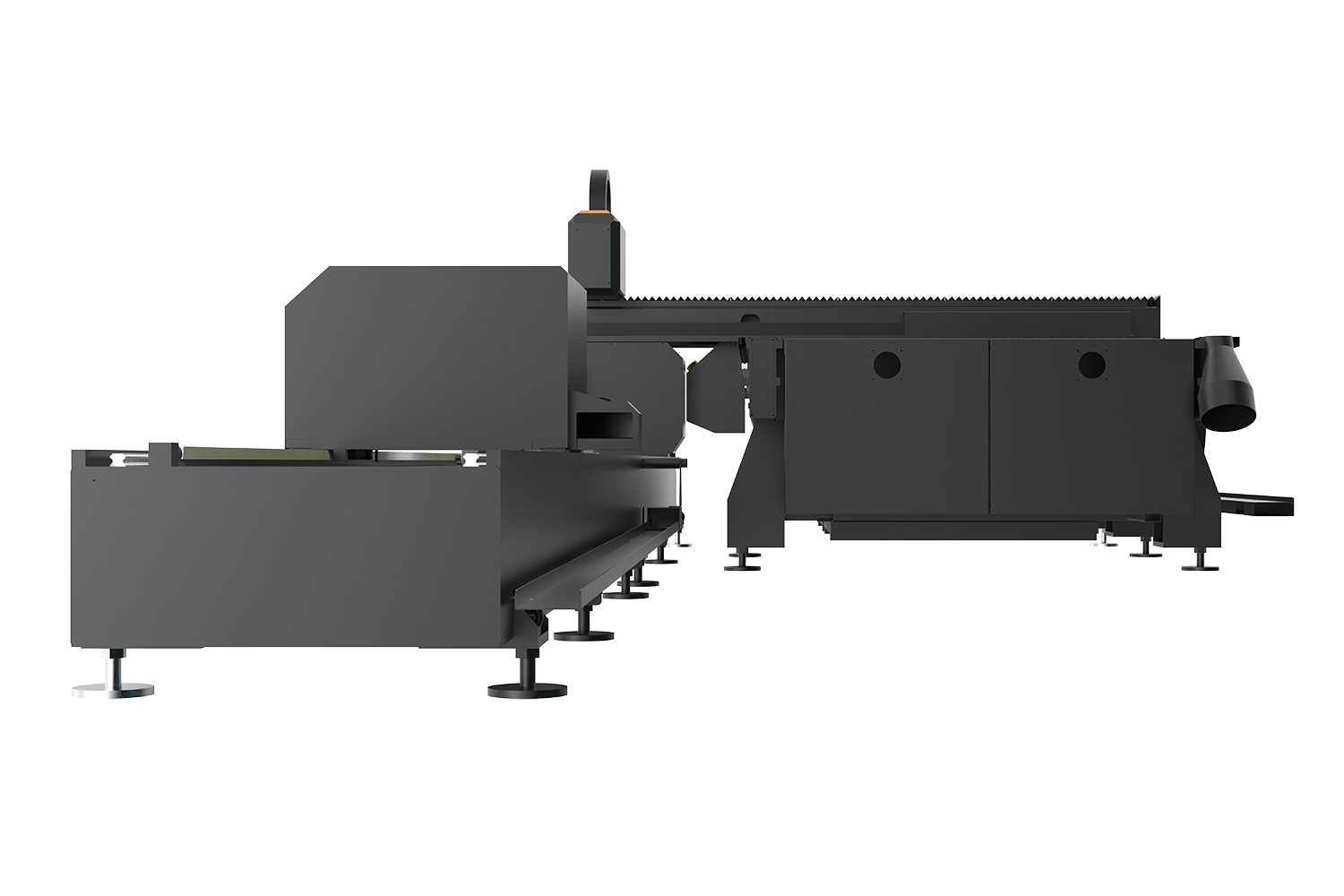

Машина за лазерно рязане с двойно предназначение за ЛИСТОВЕ и ТРЪБИ серия M
описание1
описание2
| Модел | TRF510, TRF512, TRF710 |
| Работна зона | 1550*3050 мм/1550*4050 мм/2050*3050 мм |
| Портал | Стоманен портал |
| Мотор | Серво мотор Yaskawa с редуктор shimpo от Япония |
| Точност на позициониране по ос X/Y | ±0,05 мм/м |
| Точност на многократно позициониране по оста X/Y | ±0,03 мм/м |
| Източник на фибро лазер | Raycus/IPG/Maxphotonics |
| Лазерна глава | Рейтуулс |
| Воден охладител | S&A |
| Скорост на празен ход | ≤140 м/мин |
| Режеща глава | ≤50 м/мин |
| Максимално ускорение | 1G |
| Диапазон на размерите на тръбата | Φ10~Φ220 мм (кръгла тръба) 15*15~150*150 мм (квадратна тръба) |
Въведение в продукта

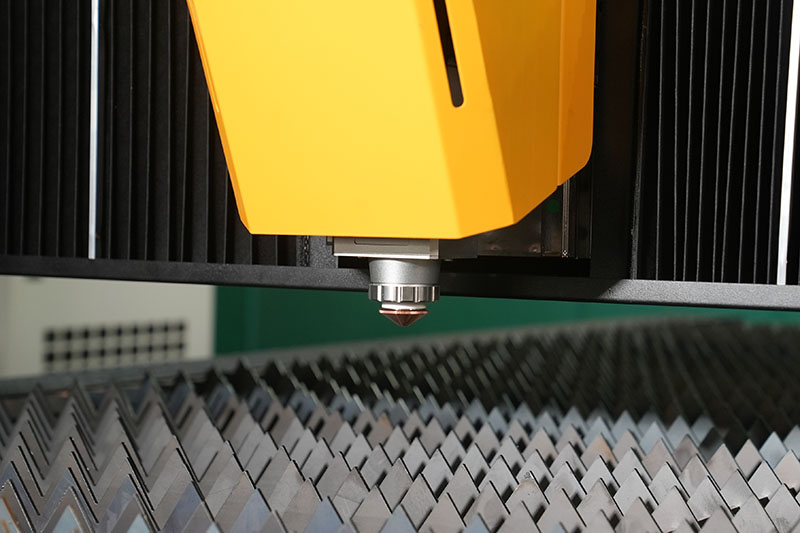

Изключителни характеристики

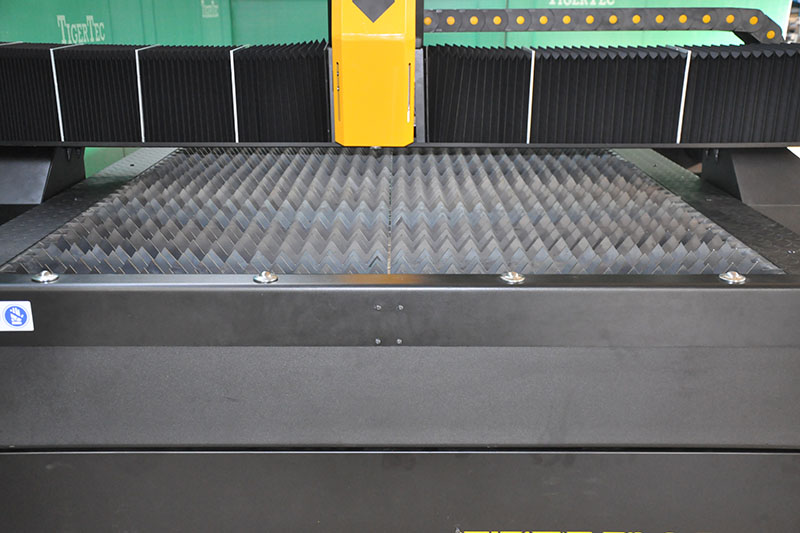

Ново, здраво заварено стоманено легло осигурява стабилността на работата на машината.
Автоматична лазерна глава Raytools с активни възможности за избягване на препятствия.
Cypcut е професионална интелигентна система за управление с функция за автоматично вмъкване. Тази система има стабилна производителност и бърза работа, поддържайки различни често срещани файлови формати.
Пневматични патронници и сегментирана автоматична опора за предотвратяване на деформация при рязане на дълги тръби.

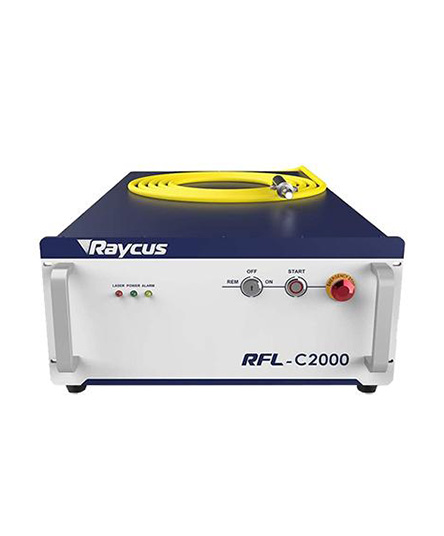

Лазерен източник Raycus
Висока ефективност на електрооптично преобразуване; Надморска височина; Устойчив на напрежение; Ефективност на рязане на листове; Персонализирана изходна дължина на влакното; Опционално въздушно или водно охлаждане; Без нужда от поддръжка; Широк честотен диапазон на модулация; Max/IPG оптичен лазерен източник (по избор).

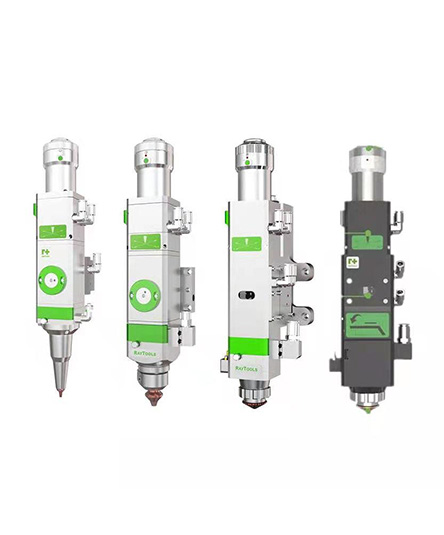

Лазерна режеща глава Raytools
Модулен дизайн с лесна поддръжка. Двойни кръгове за водно охлаждане. Автоматично фокусиране за намаляване на човешката намеса и подобряване на ефективността на пробиване и рязане. 3 покривни стъкла (горно, средно и долно) за защита на колимационната и фокусираща леща. Прахоустойчивост клас IP65, патентована стъклена капачка. Пълна защита от прах.

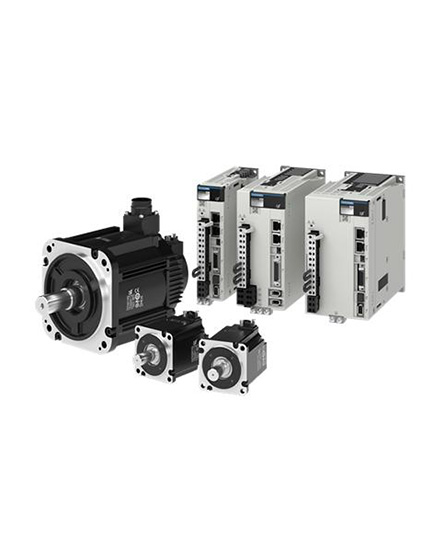

Японски серво мотор и драйвер YASKAWA
Серво драйверът Yaskawa е проектиран да ви осигури отлична производителност и висока надеждност. Малък размер, лесен за носене и съхранение, може да се използва дълго време. Висококачествена производителност: серво моторът е изработен от висококачествена алуминиева сплав, която е издръжлива и има добра устойчивост на корозия. Удобна работа: серво моторът е оборудван с високоскоростен сензор с променлива скорост, който може да се регулира според различните нужди. Перфектен за всеки повод: този серво мотор е подходящ за всякакви метеорологични условия, като дъжд, сняг, вятър и т.н.

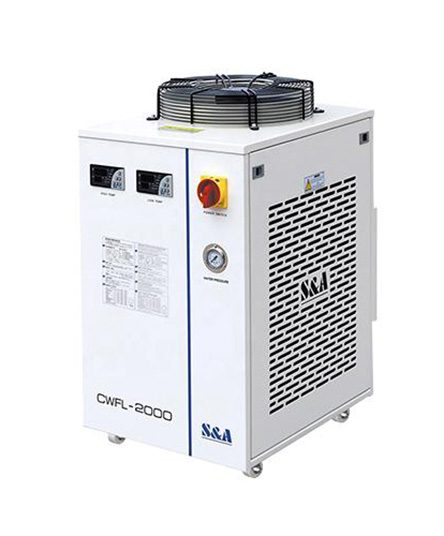

Воден охладител TEYU
Двуканален дизайн за охлаждане на фибърния лазер и лазерната глава, без необходимост от решение с два охладителя; прецизен контрол на температурата от ±0,5℃; Диапазон на контрол на температурата: 5-35 ℃; Постоянна температура и интелигентни режими за контрол на температурата; Вградени алармени функции за избягване на проблеми с водния поток или температурата; Съответствие с CE, RoHS, ISO и REACH; Удобни за потребителя температурни контролери за лесна работа; Опционален нагревател и воден филтър.
01020304
010203

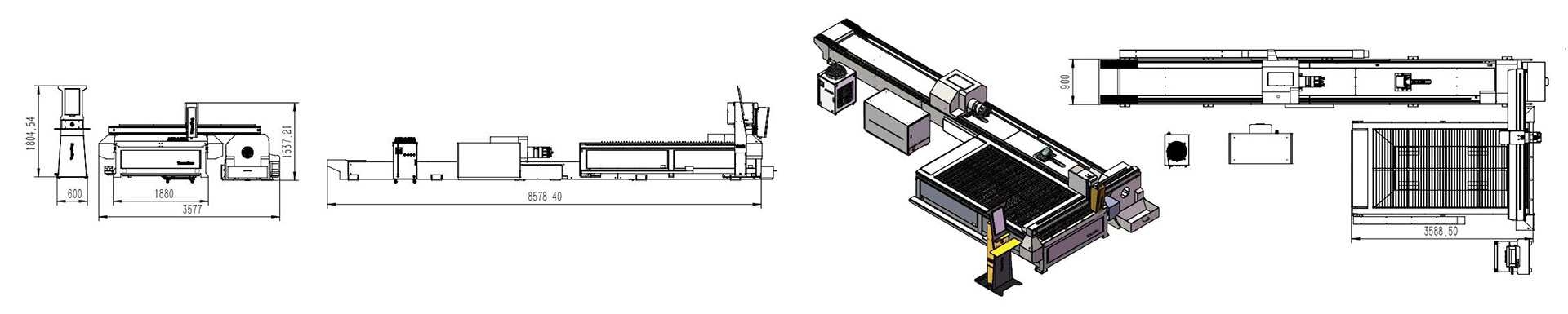

Разположение на машината
